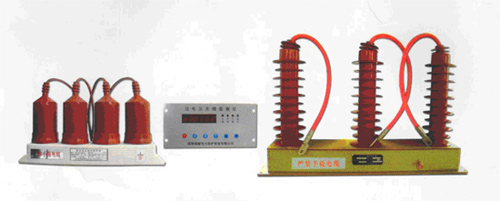

一、用途
RSA系列组合式过电压限制器，主要用于电力、化工、冶金、矿山、油田、煤矿、建筑等行业中性点非有效接地系统中，保护变压器、开关、母线、发电机、发动机、电炉、电解槽等电气设备、既能保护相地绝缘，又能保护相间绝缘，对大气过电压及各种真空开关引起的操作过电压均能起到限制作用。
二、型号说明

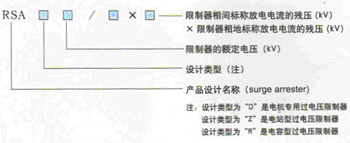

本系统产品的工作元件采用组合式结构，内部各单元均为单独密封单元，外部采用高压绝缘材料再次密封对外绝缘，产品外壳不带电，仅有四个接线端子，产品为整件，结构紧凑，其型号命名为：
三、原理介绍

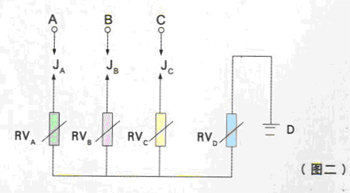

RSA系列组合式过电压限制器是采用独特的放电间隙和非线性特性优异、通流容量大的氧化锌电阻片经过科学的计算合理组合而成。其中ZNO电阻片分为四个保护单元，放电间隙为三个保护单元，使该产品不会产生误动现象。其电气原理如图二：
如图所示，在工频状态下，放电间隙实际上只是一个容量极小的电容，这时电路中只有微小的容性电流通过，没有阻性电流，也就是说A相、B相、C相电源电压由Ja、Jb、Jc三个间隙承担的，三个间隙的下端对地之间是由纯ZNO阀片组成，工频状态下具有相同的电位。间隙两端的电位差完全有电网的实际工频状态来决定，不受其他外界因素的影响，使限制器的稳定性得到保证，安全性也有了极大的提高。
四、技术参数（表一）

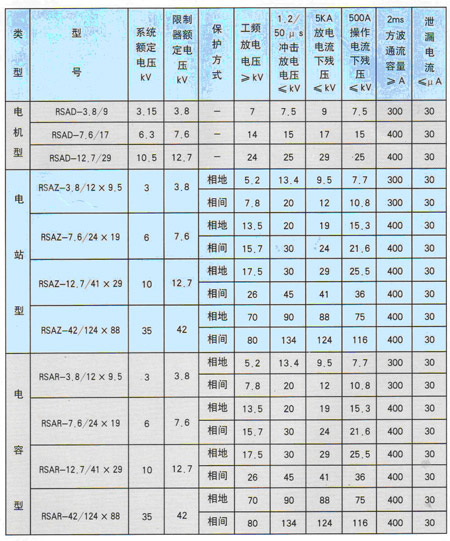

（表一）RSA系列组合式过电压限制器技术参数列表
注：发电机与电动机绝缘水平相同，故电机型限制器适用于发电机和电动机的保护。本系列组合式过电压限制器可根据用户需要选配计数器。
五：RSA系列组合式过电压限制器的主要特点
◆ 该系列产品采用放电间隙与氧化锌电阻片优化结合，大大降低了氧化锌电阻片承担的荷电率，使限制器可以安全地动作数万次，无须考虑其老化问题。
◆ 该系列产品相间保护单元的放电电压与相地保护单元的放电电压不尽相同，相地保护单元和相间保护单元皆独为一体，各司其职，不会造成误动作。该系列产品的残压值比一般保护器的残压值低40%左右，保护范围广，可以减少保护设备的投资。
◆ 该系列产品设计新颖，独成一体，体积小，重量轻，可以直接安装在开关柜或手车上，也可以安装在其他地方，限制器的外壳不带电，为绝缘体，易于维护操作。
◆ 该系列产品采用了加强型设计，使用双重密封，增大了爬电距离和电阻片的直径，提高了限制器自身的安全性能。可以在重污秽地区使用。
六、使用条件
1、户内安装，环境温度-40℃至+40℃；也可以根据用户的要求特殊加工，安装在户外；
2、海波高度不超过3000米；
3、电力系统频率为50HZ，60HZ；
4、限制器安装点电力系统的短时工频电压升高不得超过限制器的额定电压；
5、最大风速小于35m/s，地震烈度7度以下。

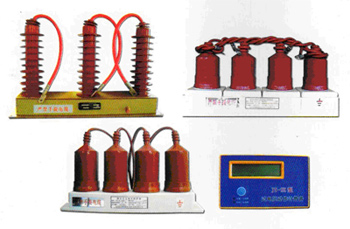

七、产品外形及安装尺寸

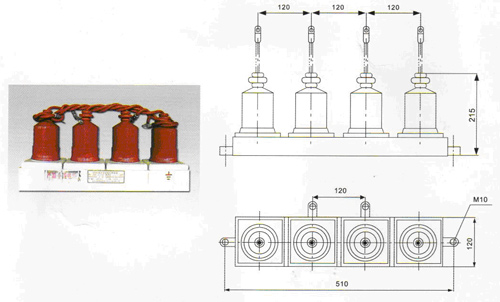

（一）3.8-12.7KV全密封硅胶外套RSA系列组合式过电压限制器外型尺寸图
注：标准电缆长度：L=600mm

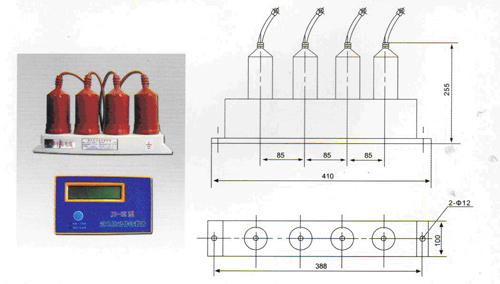

（二）3.8-12.7KV全密封硅胶外套RSA带计数器过电压保护器外形尺寸图

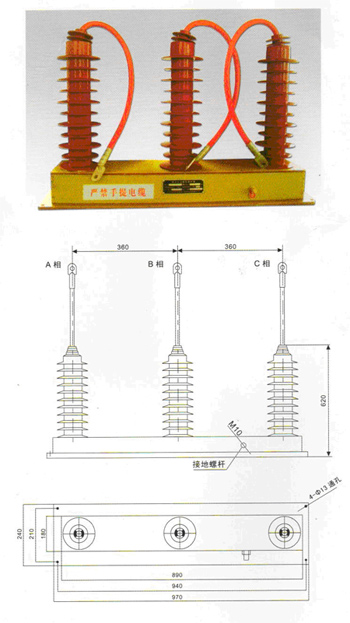

（三）35KV全密封硅胶外套RSA系列组合式过电压限制器外型尺寸图
注：标准电缆长度：L=800mm
八、使用与维护
1、使用方法
⑴接线：本系列产品外壳不带电，仅有四条带接线端子的高压硅胶电缆引出线（见产品外形图），相线分别接A、B、C三个接线端子，地线接D端。
⑵安装：本系列产品底座两端或底座中部配有四个安装孔（槽）（见安装尺寸图），用M10或M12坚固螺栓固定。
2、试验与维护
本系列产品正常使用情况下无须进行维护，可适当在停电时测工频放电电压和泄露电流，试验时务必将该产品的接线端子从其他设备上拆离，不允许在和其他电气设备连接时进行试验，具体试验方法如下：
⑴测量工频电压

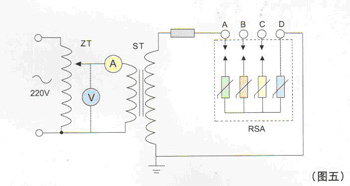

试验时应均匀地从零开始加电压，观察电流表。当电流表发生突变时表明限制器已经动作，此时的电压值即为工频放电电压值。每次放电后应在极短时间内快速切断工频电源，每两次试验的时间间隔不得小于10秒，测量三次求其平均值。试验回路如图五：
⑵测量泄露电流
在本系统产品的各单元（相）间施加直流的系统额定电压，此时流过限压器的电流即为泄露电流。本公司规定该系列产品的泄露电流不大于30A.
⑶本产品应每隔一年做一次工频放电试验的常规检测。性能参数达不到标准时，应予以更换。
九、用户须知
1、本系列产品采用双重密封结构，不准随意拆卸，以免破坏其密封性能而影响使用寿命。
2、用户应按规定的使用环境条件和技术正常使用。
3、本系列产品自发货之日起，一年内若因质量问题不能使用，我公司负责更换或修理。
|
